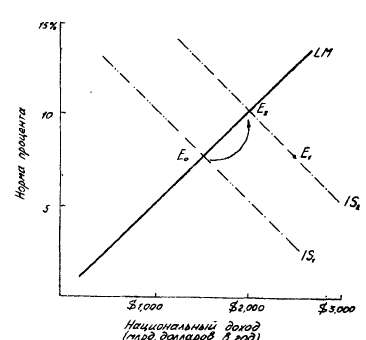

На данном рисунке продемонстрировано влияние фискальной политики в рамках модели IS—LM с фиксированными ценами. Рост государственных закупок сдвигает кривую IS вправо из положения IS1 в IS2. Рост плановых затрат «подтягивает» уровень национального дохода вверх. Без повышения процентных ставок экономическая система сдвинется к положению Е1,. Однако, рост национального дохода повышает спрос на деньги, что в свою очередь способовует увеличению норм процента. Повышение норм процента снижает уровень плановых инвестиций (что известно в экономике как «эффект вытеснениях). Таким образом, вместо того, чтобы двигаться к положению Е1, экономическая система движется вверх и вправо от положения E0 вдоль кривой LM к положению Е2.

Рис. 19.6
